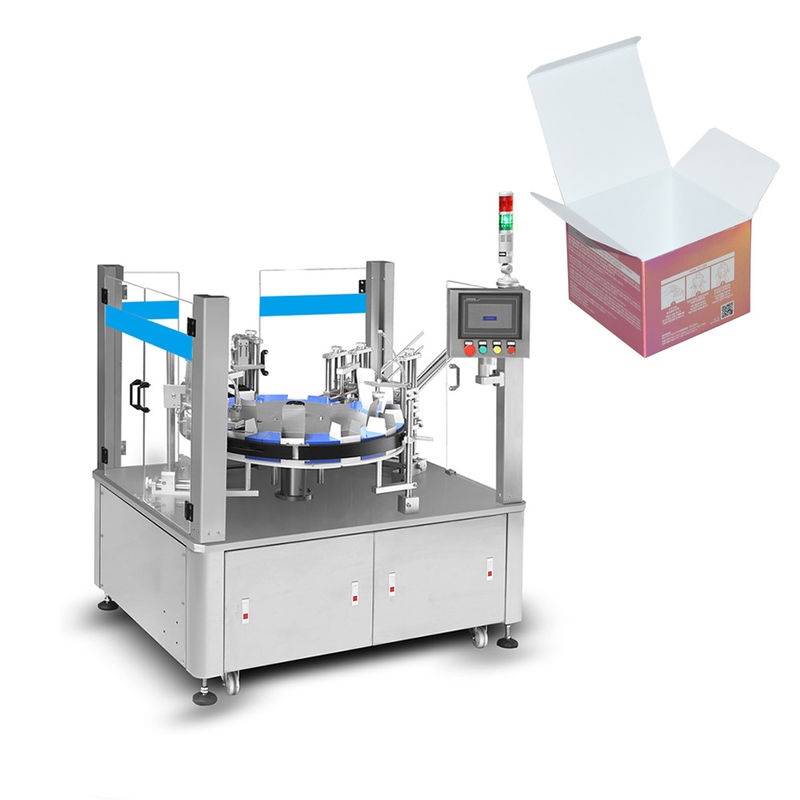

Yarı otomatik kartonlama makinesi ikiye ayrılır: karton açma mekanizması, otomatik taşıma ve konumlandırma mekanizması, kartonlu ürün taşıma mekanizması, sıcakta eriyen tutkal makinesi püskürtme tabancası ve otomatik kutu kapatma mekanizması.Ekipman, karton ürünlerin otomatik kartonlama ve mühürleme işlemi için uygundur.
Özellikleri
1. Manipülatör kartonu otomatik olarak tutar ve kartonu havada açtıktan sonra otomatik konveyör zincirine düşer.
2. Konveyör zinciri, karton ürünleri otomatik olarak taşır ve başlangıçta kartonun bir ucunu kapatır.
3. Kartonlama mekanizması ürünü otomatik olarak kartonun içine iter.
4. Konveyör zincirinin taşınması sırasında kartonun her iki ucuna sıcakta eriyen yapıştırıcının otomatik olarak püskürtülmesi.
5. Otomatik katlanır kutu presleme
çalışma prensibi
Yarı otomatik kartonlama makinesi beslemesi genellikle üç girişe ayrılır: manuel giriş, ilaç şişesi girişi ve makine paketi kutusu girişi.Makine paketi kutu beslemeden paketleme kalıplamaya kadar tüm süreç kabaca dört aşamaya ayrılabilir: kutudan çıkarma, açma, doldurma ve kapatma.Boşaltma işleminden sonra kutunun ana hattına iner.Kartonu sabitlemek için bir kılavuz ray kullanılır ve kartonu açmak için bir itme plakası kullanılır.Aynı zamanda, alttan, ön ve arka yönlerden yükselen iki ileri hareketli kilit olacaktır.Kartonun kenarlarını sıkıştırın, kutuyu dik açıyla açın ve doldurma alanına doğru ilerletin.Doldurma alanını doldurduktan sonra makinenin mekanizması kulakları sol ve sağ kılavuz raylara katlayacak ve ardından kapatma işlemini gerçekleştirecektir.Ön kapama mekanizması önce kutunun dilini bükecek ve ardından bir itme plakası kapağı iterek bükerek dilin kutunun içine girmesini ve kilidin kapanmasını sağlayacaktır.Kapatma eylemi kritik bir eylemdir ve tamamlama kalitesinin kartonun yapısı ve makine ayarının doğruluğu ile çok ilgisi vardır.
Ana Teknik Veriler:
| modeli |
ZH-50 |
| paketleme hızı |
30-60 Karton/dk |
| karton boyutu aralığı |
L(40-100)mm×G(12-60)mm×Y(12-60)mm |
| Karton gram gereksinimleri |
250-350g/m23 |
| Motor gücü |
1.5KW |
| Güç kaynağı |
Üç fazlı 380V 50Hz |
| makine gürültüsü |
≤80dB |
| Hava basıncı |
0.5-0.8 Mpa |
| Hava tüketimi |
150L/dak |
| Boyut |
1100×1500×1900 mm |
| Ağırlık |
250Kg |
kartonlama makinesi özellikleri
· Çok fonksiyonlu boks operasyonları, her türlü karmaşık boks görevleri aynı anda tamamlanır;
· Yer kaplamaz ve büyük işlev görür;
· Adım adım hareket, çift vakumlu vantuz tipi alma kutusu, hızlı hız ve yüksek stabilite;
· İsteğe bağlı tarih parti numarası yazıcısı ve manuel yerleştirme aygıtı;
· PLC kontrol, arıza giderme görüntüleme cihazı, kullanımı kolay;
· Makinenin inching cihazı, ekipmanın çeşitli özelliklere sahip kutuların ayarlanması için uygun olan keyfi olarak hareket ettirilmesine izin verir.
